Profilo Altimetrico¶
Lo strumento Profilo altimetrico mostra l'andamento del terreno tra due punti scelti sulla mappa.
Serve a valutare dislivelli, quote minime e massime e variazioni del terreno lungo una linea di interesse. Il risultato e' un supporto alla pianificazione: non sostituisce rilievi sul posto, dati aeronautici ufficiali o valutazioni sugli ostacoli.
A Cosa Serve¶
Profilo altimetrico e' utile quando l'utente vuole capire come cambia il terreno lungo un tratto.
Puo' aiutare a:
- stimare dislivelli tra due punti;
- verificare se una traiettoria attraversa rilievi o avvallamenti;
- valutare il contesto prima di pianificare una missione;
- confrontare il terreno con quote operative indicative;
- individuare tratti in salita o discesa.
Da Dove Si Apre¶
Lo strumento si apre dalla mappa nel pannello Tools.
- Aprire Tools.
- Selezionare Profilo altimetrico.
- Cliccare sulla mappa per impostare il primo punto.
- Cliccare sulla mappa per impostare il secondo punto.
Quando lo strumento e' attivo, i click sulla mappa vengono usati per definire il percorso del profilo e non per aprire il normale pannello informazioni zona.
Parametri Disponibili¶
Non risultano parametri configurabili dall'utente.
Il profilo viene calcolato automaticamente tra i due punti selezionati. Il numero di campioni dipende dalla lunghezza del segmento:
- almeno 30 campioni;
- fino a un massimo di 200 campioni;
- indicativamente un campione ogni 100 m, entro questi limiti.
Selezione Del Percorso¶
Al primo click viene salvato il punto iniziale e viene mostrato un marker circolare sulla mappa.
Al secondo click viene tracciata una linea tratteggiata tra i due punti e parte il calcolo del profilo altimetrico.
Terminato il calcolo, lo strumento mostra il risultato nel pannello Tools.
Dati Altimetrici Utilizzati¶
Il codice richiede un profilo DEM all'endpoint:
https://solarmonitor.kwos.org/api/dem/profile
Le coordinate tra i due punti vengono inviate come sequenza di campioni. La risposta attesa contiene una lista di punti con quota del terreno.
Se la risposta non contiene dati validi, il pannello mostra che non sono disponibili dati altimetrici.
Risultati Mostrati¶
Il pannello mostra:
| Risultato | Significato |
|---|---|
| Distanza | Lunghezza del segmento tra i due punti, in km. |
| Quota min | Quota minima del terreno lungo il profilo. |
| Quota max | Quota massima del terreno lungo il profilo. |
| Grafico | Profilo del terreno lungo la distanza selezionata. |
| Tooltip | Passando sul grafico, mostra distanza e quota del punto piu' vicino. |
Sulla mappa resta visibile la linea del percorso selezionato.

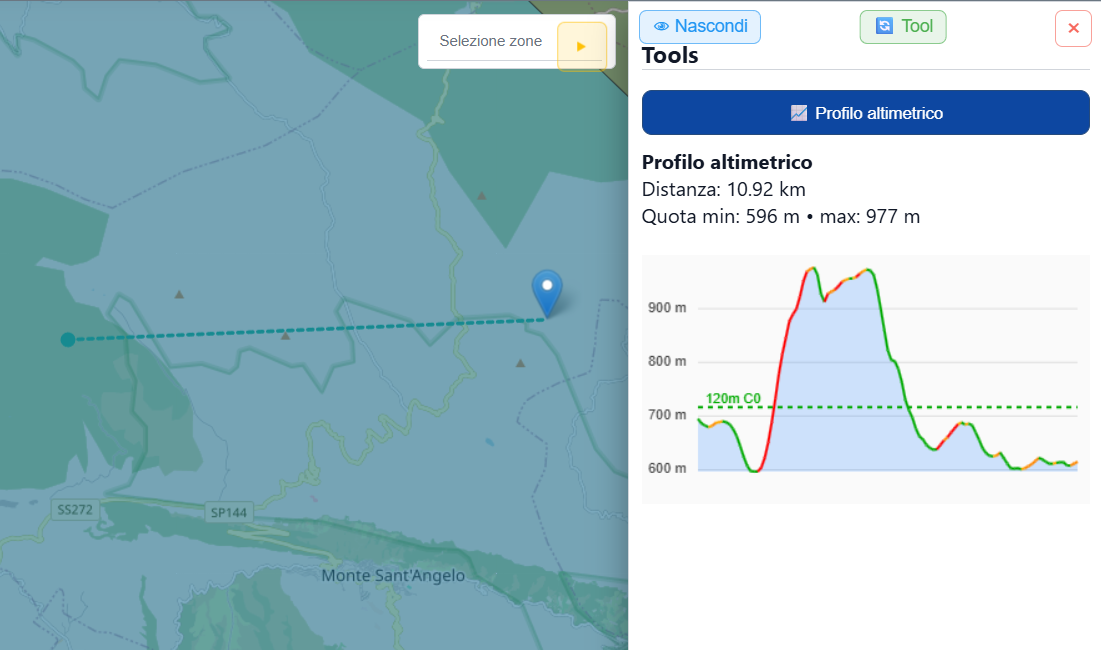

Il risultato mostra il segmento sulla mappa e il grafico con distanza, quota minima, quota massima e linea di riferimento quando disponibile.
Come Leggere Il Grafico¶
Il grafico rappresenta il terreno lungo la linea tra i due punti.
La linea del profilo e' colorata in base alla variazione tra campioni consecutivi:
| Colore | Interpretazione |
|---|---|
| Verde | Tratto in discesa o quasi piano. |
| Giallo | Salita lieve. |
| Arancione | Salita piu' marcata. |
| Rosso | Salita piu' intensa secondo i campioni disponibili. |
Il grafico puo' mostrare anche linee di riferimento etichettate 120m C0 e 500m C1, quando rientrano nella scala verticale del profilo. Nel codice queste linee sono disegnate rispetto alla quota minima del profilo visualizzato.
Interpretazione Operativa¶
Il profilo aiuta a capire se il terreno lungo una direzione e' regolare o presenta variazioni importanti.
E' utile per:
- valutare margini rispetto al terreno;
- capire dove il terreno sale rapidamente;
- confrontare una possibile traiettoria con il contesto orografico;
- decidere se servono verifiche aggiuntive prima della missione.
La quota mostrata e' quota del terreno ricavata dai dati DEM, non quota massima autorizzata al volo.
Limiti E Note Operative¶
- Il risultato dipende dalla disponibilita' e precisione del servizio DEM.
- Il profilo non include edifici, alberi, cavi, tralicci o ostacoli temporanei.
- Il grafico rappresenta una linea tra due punti, non un corridoio ampio.
- Le linee di riferimento non autorizzano il volo e non sostituiscono le regole di spazio aereo.
- In caso di errore del servizio, il pannello mostra un errore o l'assenza di dati.
- Il profilo non salva una missione e non modifica automaticamente waypoint o quote di volo.
